Prinsip katup pernafasan tangki penyimpanan
Selama pengoperasian tekanan atmosfer dan tangki penyimpanan tekanan rendah, gas di dalam tangki sering mengembang atau kontrak karena perubahan tingkat cairan di dalam tangki atau perubahan suhu eksternal. Akibatnya, tekanan fase gas di dalam tangki juga berfluktuasi. Fluktuasi tekanan gas dapat dengan mudah menyebabkan tangki terlalu tertekan atau dalam keadaan vakum. Dalam kasus yang parah, ini dapat menyebabkan tangki menggembung karena tekanan berlebih atau runtuh karena tekanan rendah.
Untuk mencegah tangki penyimpanan berada dalam keadaan yang tidak stabil seperti tekanan berlebih atau tekanan negatif, dalam desain proses, katup bernafas biasanya dipasang pada atap tangki untuk menjaga keseimbangan tekanan udara dari tangki penyimpanan, memastikan bahwa tangki penyimpanan tidak rusak ketika melakukan hal yang berlebihan dalam hal -hal yang dipromosikan di dalam keadaan di dalam keadaan yang vakum, melindungi keamanan tangki penyimpanan, dan mengurangi volatilisasi dan rugi di dalam bahan -bahan di dalam kabel, melindungi keamanan tangki penyimpanan, dan mengurangi volatization. Secara umum, katup bernafas atau kombinasi katup bernafas dan penangkap nyala digunakan di atap tangki penyimpanan atap tetap, dan pada atap mengambang atap atap internal dan tangki penyimpanan atap mengambang eksternal. Tujuan utama katup bernafas adalah untuk melindungi tangki penyimpanan. Ketika tekanan di dalam tangki mencapai nilai tertentu, katup bernafas terbuka untuk memastikan bahwa tangki tidak akan berlebihan, sehingga mencapai tujuan melindungi tangki. Tujuan utama dari flame arester adalah untuk mencegah tangki penyimpanan dari terbakar. Ketika api pecah di luar tangki penyimpanan (atau di katup bernafas), arester api dapat mencegah nyala api memasuki bagian dalam tangki penyimpanan melalui pipa, sehingga menghindari ledakan.

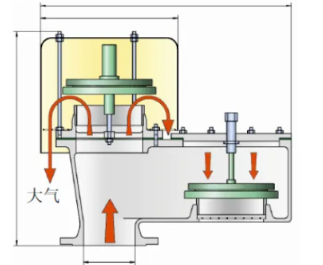

Struktur internal katup bernafas pada dasarnya terdiri dari cakram katup tekanan (yaitu, katup pernafasan) dan cakram katup vakum (yaitu, katup inhalasi). Disk katup tekanan dan cakram katup vakum dapat diatur berdampingan atau tumpang tindih. Prinsip kerjanya adalah sebagai berikut: Ketika tekanan di dalam tangki penyimpanan sama dengan tekanan atmosfer, cakram katup dan kursi katup katup tekanan dan katup vakum pas, dan struktur penyegelan di samping kursi katup memiliki efek "adsorpsi", membuat kursi katup tertutup rapat tanpa kebocoran. Ketika tekanan di dalam tangki naik ke nilai tekanan yang ditetapkan, katup tekanan dibuka, dan gas di dalam tangki dibuang ke atmosfer luar melalui sisi katup pernafasan (yaitu, katup tekanan). Pada saat ini, katup vakum berada dalam keadaan tertutup karena tekanan positif di dalam tangki. Sebaliknya, ketika tekanan di dalam tangki turun ke tingkat vakum tertentu, katup vakum dibuka karena tekanan positif dari tekanan atmosfer, dan gas luar memasuki tangki melalui katup inhalasi (yaitu, katup vakum). Pada saat ini, katup tekanan dalam keadaan tertutup. Kapan saja, katup tekanan dan katup vakum tidak dapat dibuka secara bersamaan. Ketika tekanan atau derajat vakum di dalam tangki turun ke keadaan tekanan operasi normal, katup tekanan dan katup vakum berada dalam keadaan tertutup, dan proses pernafasan atau inhalasi berhenti.
